廠址：湖北省黃岡市紅安縣覓兒寺鎮新型產業工業園
電話：0713-5313618
傳真：0713-5313616
聯系人：鐘先生
聯系電話：13501172465/13908631310
E-mail：hyfucai@sina.com

您當前所在的位置：首頁 - 產品中心

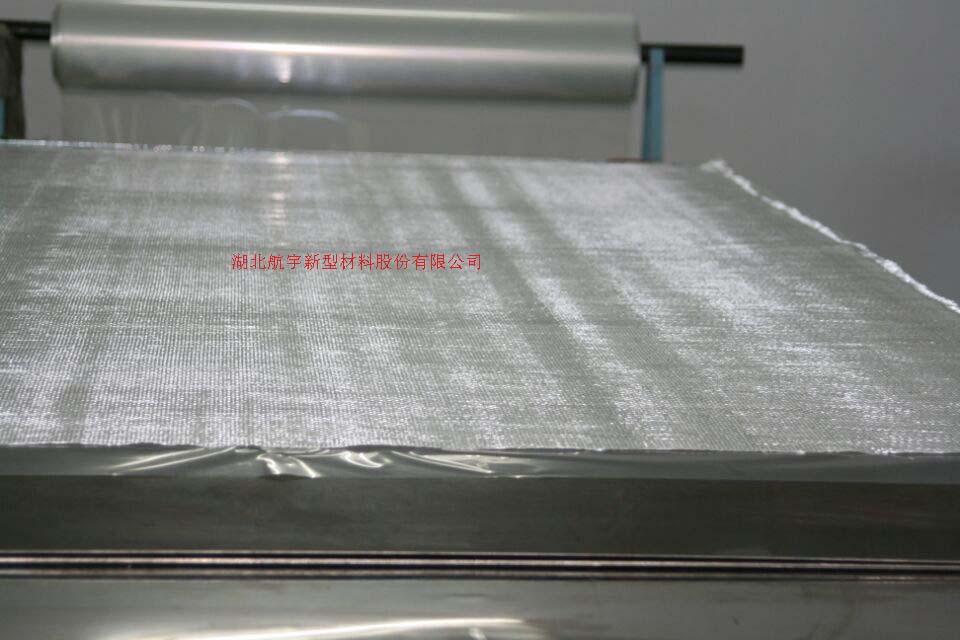

玻璃纖維環氧預浸料

HY-YJL-ZRZR-01型預浸料是由一種經改性的兼具剛性和阻燃性能的環氧樹脂預浸E型玻璃織物而成。

【主要用途】可以成型為層合板和夾層結構板的面層材料，主要適用于飛機、艦船、潛艇和高速列車的內部裝飾結構，如天花板、地板、墻板、隔板、衛生間、廚房及行禮箱等部位。

【性能特點】

1、貼膜性能好，鋪覆工藝性能優良；

2、適于真空袋、熱壓罐或壓機直接熱壓工藝成型，成型工藝簡單；

3、主要由環氧樹脂組成，所成型的材料阻燃性能良好，在燃燒過程中的熱釋放速率低和煙霧密度��；

4、成型的材料具有密度低和良好的機械性能。

【主要成分】

1、基體樹脂：環氧； 2、增強織物：EW210F-120（8枚段緞紋織物）；

【規格參數】

【工藝特點】

真空袋壓工藝：125℃/120min

熱壓罐工藝：升溫速度2℃/min，升溫至90℃加壓0.4MPa，繼續升溫至130℃固化90分鐘。

熱壓固化：升溫速度2℃/min，升溫至80℃時加壓0.3~0.5 MPa,然后再升溫至125℃下固化120分鐘。

【復合制備】

1、片材壓制：

熱壓機固化：升溫速度2℃/min，升溫至80℃時加壓0.3~0.5 MPa,然后再升溫至125℃下固化120分鐘。

2、鋁蜂窩及芳綸蜂窩板壓制

熱壓機固化：直接在蜂窩芯上鋪層，可免膠，升溫速度2℃/min，升溫至80℃時加壓0.3~0.5 MPa,然后再升溫至125℃下固化120分鐘。
